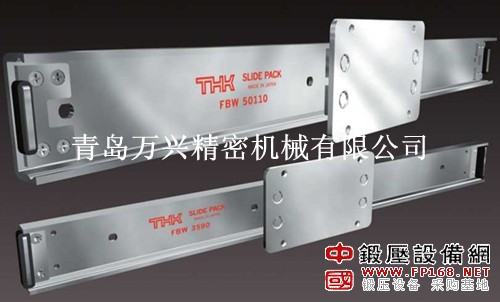

THK板式导轨FBW-XR 型是一种钢球外套采用精密冲压成型, 装有钢球的滑座可进行无限直线运动的直线运动系统。通过与板式有限运动导轨结合使用,可以实现轻量、紧凑而轻快的直线运动。最适合于复印机、工具柜、各种电子装置用柜、自动售货机、机床的滑动罩壳、现金出纳机、幕墙等轻负荷的滑动部。
THK板式导轨的特点：
【高耐腐蚀性】轨道、安装板、制动器等部件采用奥氏体不锈钢材料,实现了高耐腐蚀性。
【高刚性】 FBW3590XR,50110XR增加了轨道壁厚,并且与传统品相比,提高了刚性。
【刚性试验数据】垂直方向负荷
【低噪音】
FBW2560XR,FBW3590XR,50110XR的滑座部采用新设计,与传统品要比,实现了5dBA低噪音化。
(FBW3590XR, 速度为60m/min时）
THK板式有限运动导轨FBL系列，FBL27S型，FBL35T型，FBL51H型，THK板式导轨：
单滑动： 行程长度设计为轨道全长约 70%的基本单元型。 型号一览 ：FBL27S, FBL27S-P14, FBL35S, FBL35M, FBL35J, FBL35J-P13, FBL35J-P14, FBL35B, FBL35T
双滑动： 程长度可超过轨道全长的 2 段双单元型。 型号一览：
FBL27D, FBL35E-P14, FBL35G-P13, FBL35G-P14, FBL35D, FBL35W, FBL51H, FBL51H-P13, FBL51H-P14, FBL35K, FBL56H, FBL56H-P13, FBL56H-P14
直线型： 这种滑动型采用安装简单的法兰型，可进行有限直线运动。
型号一览 ：FBL35F, FBL56F, FBL48DR
铝合金/单滑动 这是铝合金系列单滑动型，最适合于重视防锈和外观的场合。 型号一览：E15, E20
